[Observability] Grafana 설치 & Prometheus 연동하기



Grafana

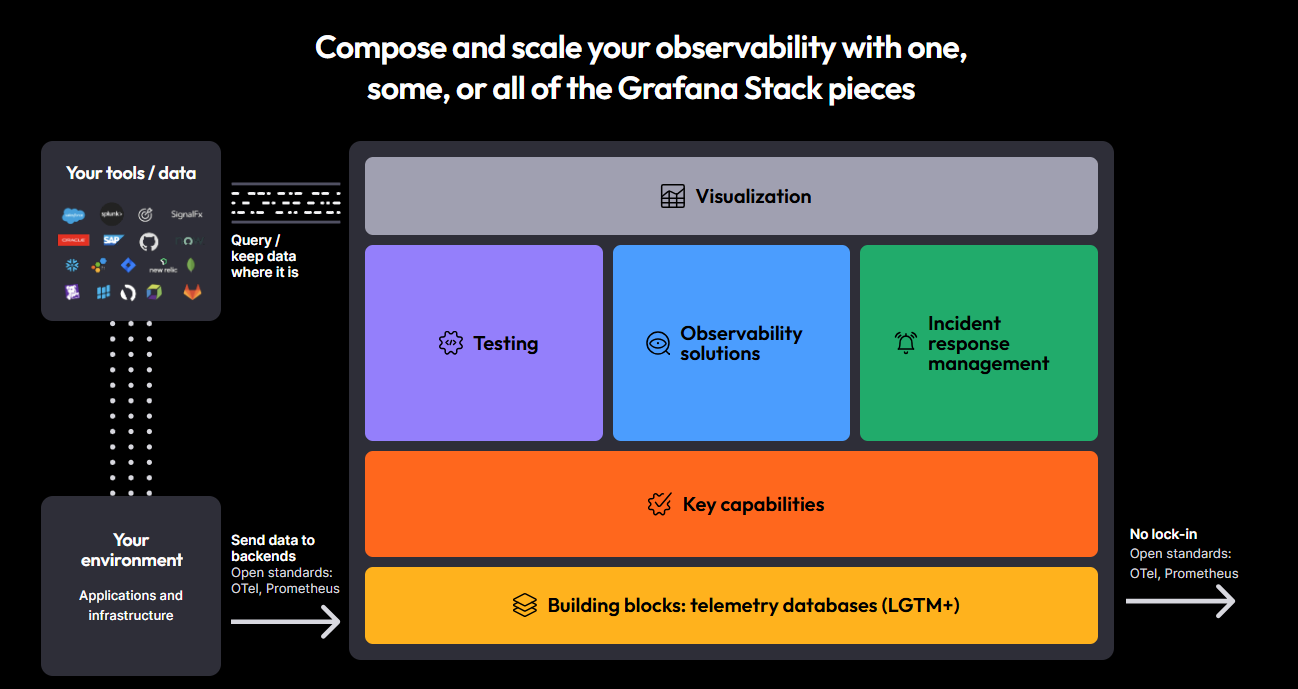

데이터 시각화를 위한 오픈소스 툴킷으로 커스터마이징이 매우 편리하고, 지원하는 데이터 소스도 굉장히 다양하고 대시보드 또한 다양합니다. 알림설정까지 가능하여 정말 많이 사랑받고 있는 도구입니다.



https://grafana.com/



Grafana Blog에서는 정말 다양한 팁들을 제공하고 있습니다. 엄청 자주 올라오더라구요.

https://grafana.com/blog/

Grafana Labs blog | Grafana Labs





일단 그라파나를 설치하겠습니다.

그라파나 사이트에서 설치방법을 친절히 제공하고 있습니다.

https://grafana.com/grafana/download

sudo yum install -y https://dl.grafana.com/enterprise/release/grafana-enterprise-11.3.1-1.x86_64.rpm



그라파나는 기본 포트가 3000입니다. 그래서 만약 방화벽을 사용하신다면 방화벽에서 3000번 포트를 허용해주셔야합니다.

firewall-cmd --zone=public --permanent --add-port=3000/tcp
firewall-cmd --reload
firewall-cmd --zone=public --list-all



실행

설치가 완료되면 그라파나를 실행합니다.

# grafana 실행
systemctl start grafana-server.service

# grafana 자동 실행 등록
systemctl enable grafana-server.service

# grafana 중지
systemctl stop grafana-server.service

# grafana 재시작
systemctl restart grafana-server.service



접속

[호스트IP]:3000 으로 접속하면 자동으로 로그인 페이지가 등장하며 초기비밀번호는 admin/admin 입니다.

요즘에는 바로 비밀번호 변경하라는 페이지로 이동됩니다.





Helm을 통한 설치

# helm repo에 추가
helm repo add grafana https://grafana.github.io/helm-charts

# Helm chart 다운
git clone https://github.com/grafana/helm-charts.git

# 디렉토리 이동
cd helm-charts/charts/grafana





Helm에서는 values.yaml에서 설정값을 컨트롤 합니다.

admin 비밀번호나 nodeport정보 등을 수정할 수 있습니다.

# vi values.yaml
===
# Administrator credentials when not using an existing secret (see below)
adminUser: admin
adminPassword: ${adminPassword}

...

service:
  enabled: true
  #type: ClusterIP
  type: NodePort
  port: 80
  targetPort: 3000



helm을 통한 설치

helm install grafana grafana/grafana -f values.yaml









Prometheus 연동

prometheus 뿐 아니라 다른 모든 데이터를 연동할 때는 다음과 같이 합니다.

Configuration > Data sources 메뉴에 접속합니다.



Add data source 버튼을 누릅니다.





Time series databases에서 'Prometheus'를 선택합니다.



정보를 입력한 뒤 Save & test 버튼을 클릭합니다.







대시보드 설정하기

그라파나에서는 공식 홈페이지에서 다양한 대시보드를 서로 공유할 수 있습니다.

내가 만들기 전에 여기에 괜찮은게 있으면 가져오시면 됩니다.

https://grafana.com/grafana/dashboards/

Grafana dashboards | Grafana Labs



좌측 메뉴에서 'Create' > 'Import' 메뉴를 클릭합니다. 화면이 나타나면 Dashboard ID를 입력하고 'Load' 버튼을 클릭해줍니다. Grafana Labs에서 다양한 built-in 대시보드를 제공하는데 실습에는 Kubernetes Cluster의 ID를 사용했습니다.





다음과 같이 설정 화면이 나타나는데 Data source로 Prometheus를 선택하고 'Import' 버튼을 클릭해줍니다.
