프로메테우스와 그라파나

이번 4주차 주제로는 우리가 가장 많이 사용하는 프로메테우스, 그라파나 모니터링에 대한 글입니다.

프로메테우스 개요

프로메테우스는 대표적인 Pull방식의 메트릭 서버입니다.

Pull방식 과 Push 방식이 있는데, 그 차이는 무엇일까요?

우리가 흔히 사용하는 모니터링 서버는 대부분 push 방식입니다. Datadog이나 Whatap 같이 대부분 agent를 설치하고 대상 서버에서 agent가 메트릭을 수집하고 중앙 서버에 push 합니다. 그러면 그 중앙 서버는 메트릭값을 모아 중앙에서 관리하게 됩니다.

그렇다면 pull 방식의 경우는 대상 서버에서 알아서 자신의 메트릭값을 open하고 있습니다. 그럼 중앙 서버에서는 대상 서버의 메트릭값을 pull로 수집을 해 저장합니다. 따라서 agent 운영에 대한 피로나 리소스 사용에 대한 부담이 매우 덜합니다.

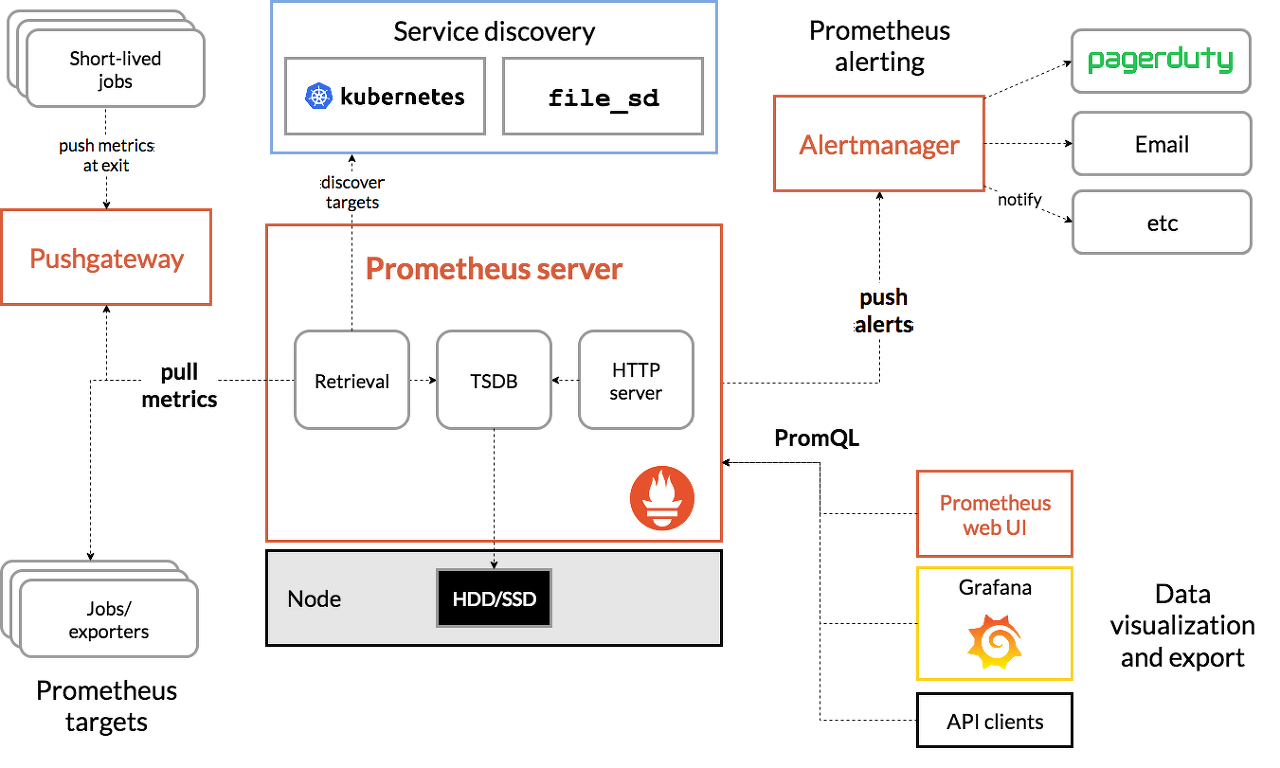

프로메테우스 아키텍처는 아래와 같습니다.

https://prometheus.io/docs/introduction/overview/

프로메테우스에는 다양한 기능을 가진 서버가 있다.

- alertmanager : 대표적으로 슬랙과 같은 경보 채널을 따서 사전에 정의한 정책 기반에 따라 (ex. 노드다운 등) 시스템의 경고 메시지를 푸쉬한다.

- grafana : 프로메테우스의 제품은 아니지만 거의 같이 쓰이는 시각화 도구이다. 참고로 프로메테우스도 당연히 시각화 그래프를 제공하지만 그라파나는 모니터링 대쉬보드에 아주 특화된 제품으로 대부분 프로메테우스 기본 기능이 아니라 그라파나를 연동해서 사용한다.

- prometheus : 프로메테우스의 일종의 핵심 서버로

- node-exporter : 물리 노드에 대한 자원 사용량(네트워크, 스토리지 등 전체) 정보를 메트릭 형태로 변경하여 노출한다.

- Operator : 시스템의 경고 메시지 정책과 애플리케이션 모니터링 대상 추가 작업에 대한 편의성을 갖춘 CRD를 지원한다.

설치

헬름을 통해서 프로메테우스에 대한 차트를 추가하고 인증서 정보를 등록합니다.

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

# 사용 리전의 인증서 ARN 확인
CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo "alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN"

배포를 위한 yaml을 작성해 공유합니다.

# 파라미터 파일 생성
cat <<EOT > ~/monitor-values.yaml
alertmanager:
  ingress:
    enabled: true
    ingressClassName: alb

    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"

    hosts:
      - alertmanager.$KOPS_CLUSTER_NAME

    paths:
      - /*

grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator

  ingress:
    enabled: true
    ingressClassName: alb

    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"

    hosts:
      - grafana.$KOPS_CLUSTER_NAME

    paths:
      - /*

prometheus:
  ingress:
    enabled: true
    ingressClassName: alb

    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"

    hosts:
      - prometheus.$KOPS_CLUSTER_NAME

    paths:
      - /*

  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"
EOT

이제 배포를 진행합니다.

헬름을 통해서 설치하며 기존 인터벌 타임이 15초로 설정합니다.

# 배포
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 45.7.1 \
--set prometheus.prometheusSpec.scrapeInterval='15s' --set prometheus.prometheusSpec.evaluationInterval='15s' \
-f monitor-values.yaml --namespace monitoring

NAME                                                        READY   STATUS    RESTARTS   AGE
kube-prometheus-stack-kube-state-metrics-7c44b8c9c4-hp9rw   1/1     Running   0          117s
kube-prometheus-stack-operator-75b7b9747d-gkd2c             1/1     Running   0          117s
kube-prometheus-stack-prometheus-node-exporter-98f6m        1/1     Running   0          117s
kube-prometheus-stack-prometheus-node-exporter-jfbfp        1/1     Running   0          117s
kube-prometheus-stack-prometheus-node-exporter-xrbqr        1/1     Running   0          117s

기본적으로 프로메테우스는 metrics 정보를 오픈할 때는 9100번 포트를 사용합니다.

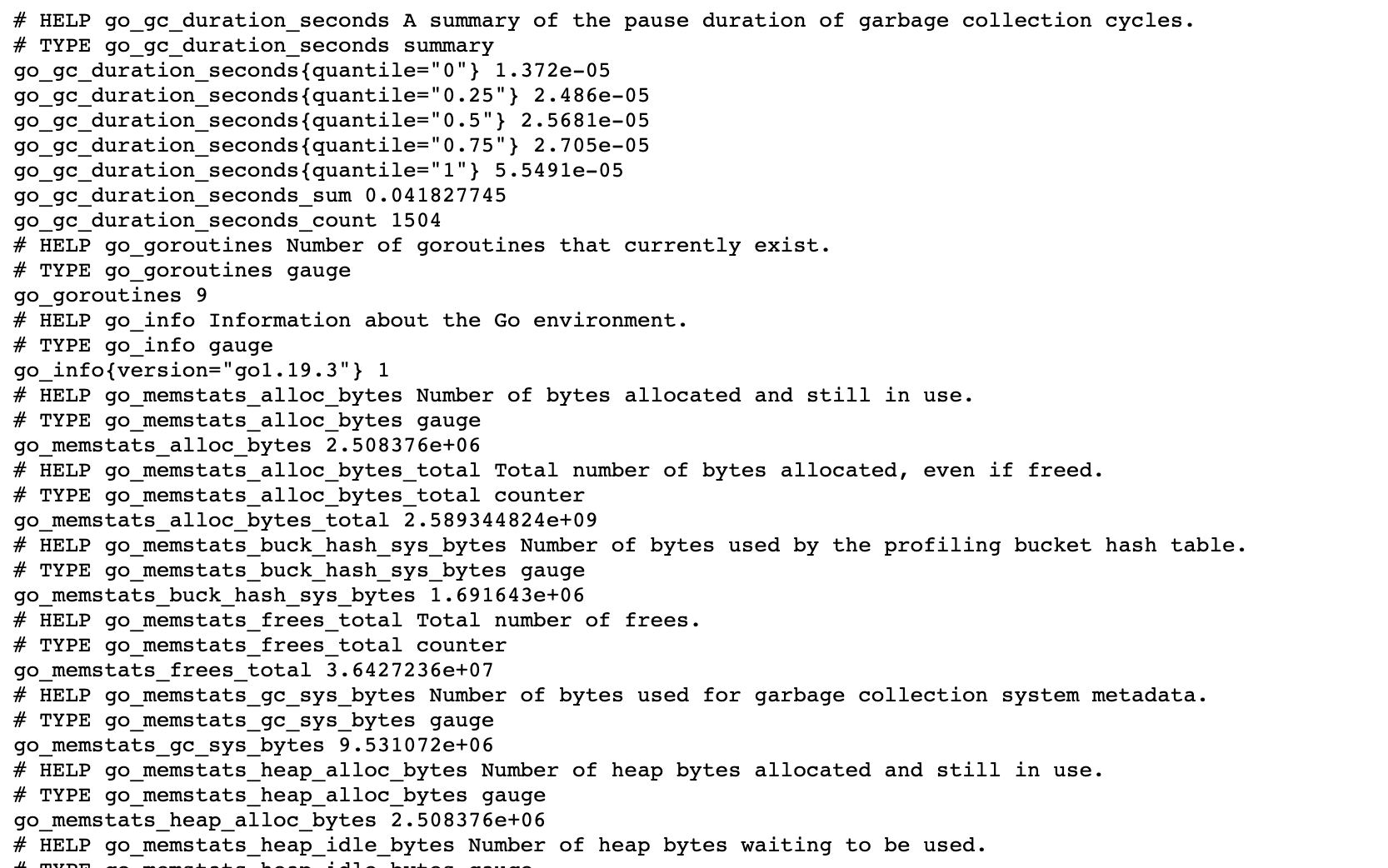

따라서 9100번 포트로 접속시 이와 같은 화면이 등장합니다.

잘 읽어보면 메트릭값을 지속적으로 표시하게 되는데 이것을 프로메테우스 서버는 pull 방식으로 가져가게 됩니다.
